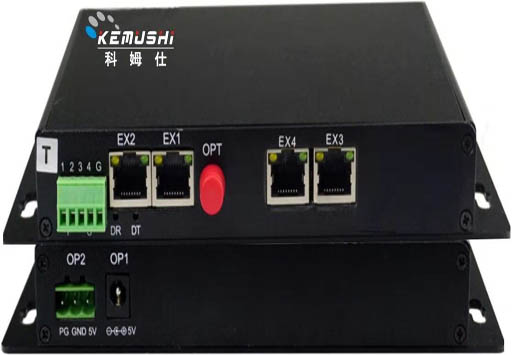

百兆4路物理全隔离网络光端机

KMS-HMS系列是科姆仕具备完全核心知识产权的网络全隔离型收发器，本系列利用专用ASIC，采用国际最先进的高速数字分复接技术、光纤传输技术设计，在一根光纤可实现多达4路10/100M全隔离型网络信号，产品采用模块化设计，可快速实现各种功能的组合，灵活适应不同需求。

KMS-HMS系列采用了全隔离的通道隔离技术实现不同多达4个网络信号之间的彻底的隔离，实现每个电口独享100M带宽，通道隔离技术将不同种类的网络信息采用TDM（时分复用）技术，对不同种网络信号采用不同的时隙通道传输，每种网络信号拥有唯一且独立的TD时隙来传输，这种方式为在硬件通道上实现隔离，采用这种隔离方式使得从一个网络无法侵入另外一个网络成为现实，从而实现了不同网络信号之间的底隔离。同时在实现方式上本全隔离型设计采用了大规模逻辑FPGA器件实现的方式，设备根本不存在软件，也从根本上杜绝了暴力破解，或者拆机破解等手段，具备极强的安全性。这种全隔离方式适用于要求极为严格的应用场合如银行，国家安全信息，军事信息等需要确保网络的安全，在确保网络安全的前提下，很好的实现了各种网络的同步传输和交换。

KMS-HMS系列采用工业级设计，使用工业级器件，针对雷电/浪涌/静电次数多，能量大等恶劣的环境进行了专门的设计，确保图像，数据，语音的稳定传输。具备1+1电源热备设计，确保设备24小时工作。具有不受环境干扰影响、传输质量高、能长期稳定的工作、安装和维护都很简单、无需调试等特点。支持集中管理机架插卡式应用，支持集中网管功能，可无缝的接入我们的安防监控集中管理平台e－MS中，支持光路告警，支持网络告警，具备前端断电后告警功能，支持远端机和局端机整套综合传输系统的网管功能，开放式的接口设计允许融入到更高级别的网管体系当中。



    产品特点：

◆   最大可达4路物理全隔离的10/100M以太网。

◆   物理全隔离设计，实现了不同网络信号之间的全隔离，确保网络信息的安全性。

◆   每路网络独享百兆带宽，每路网络线速都可达100M。

◆   独具的1+1双备电源供电方式，支持1路自供电和1路集中馈电模式，尤其适用于不能断电的监控环境使用

◆   具备5.08mm专用的大电流防护接地端子。

◆   支持RPLA远端设备断电本端告警功能，极大的方便了设备开通和现场维护。

◆   支持基于GIS的e-MS集中式智能网管系统，方便进行大网络的监测管理

◆   网管支持开放式的网管接口，允许融入到更高级别的网管体系当中。

◆   采用带内网管，简单有效、成本低廉的网管实现方式，有效的降低了用户的经济负担。

◆   支持跨网关通信，网管主机可管理多个分局设备，可组成电信标准的三级或更多级的网管体系

◆   在具备双电源供电的情况下，支持高达21设备/架的高密度，极大的缓解了机房设备拥挤的状态。

◆   全方位的接口雷电/浪涌/ESD桥式三级防护设计，具备差模/共模同时防护功能。

◆   业内最高等级的雷电、浪涌，ESD防护设计，确保设备在恶劣的电磁环境下长期可靠运行。

◆   全数字光纤传输平台、同平台多业务灵活配置，可以组成复杂的通信网络，节省了投资资源。

◆   先进的自动诊断、自动修复、尽忠保护等以太网接口防护功能

◆   独特的电源防反接，电源防接错功能，故障消除即自动恢复运行。

◆   支持RSLD远端设备状态本端显示功能，极大的方便了设备开通和现场维护。

◆   网管支持“一键开通”功能，轻击一键，即可完成全网监控网络的建立。

◆   网管支持全方位的智能化自动搜索功能，系统可自动搜索网管代理，机架，设备等所有设施。

◆   网管支持智能化设备生成，系统可自动对新搜索到的设施，自动生产详细设备信息。

◆   网管支持设备异动自动识别功能，系统自动识别网内设备的变化。

◆   支持最长1552byte超长数据包传输

◆   支持QoS，保证VOIP数据包传输

◆   支持STP生成树，构成冗余网络

◆   支持介质转换、存贮转发模式

◆   支持协议标准：IEEE802.3 10Base-T Ethernet,IEEE802.3u,100Base-TX/FX Fast Ethernet, IEEE802.3x Flow control,IEEE802.1q VLAN,IEEE802.1p QoS,IEEE802.1d Spanning Tree

◆   采用工业级设计和器件、全表面贴装技术， 长时间运行稳定、可靠



详细参数：

波长：850/1310nm(多模)；1260~ 1360，1470~ 1610（单模）

出纤功率：0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm

光纤芯数：1芯/2芯（可选）

接收灵敏度：≤-26dBm

传输距离：多模0-5km，单模：0-25km，0-60km，0-100km

最大光功率预留量：15dbm/20dbm/25dbm/30dbm

②  以太网接口指标

物理接口：屏蔽超5类RJ-45座

10M以太网接口：全或半双工，兼容IEEE 802.3 10Base-T

10/100M自适应以太网接口：全或半双工，MDX，支持IEEE 802.3 10/100Base-T以太网标准

支持全双工流控或半双工背压流控，具备自动协商功能

③  外型尺寸、供电方式及功率耗散

a)          独立式：

尺寸：196mm(L) X155mm(W) X30mm(H)；

         供电方式：外接电源适配器，支持电压交直流220V/110V、-48V、+24V、+12V

b)         19英寸标准机箱式

尺寸：宽度19英寸，高度1U

供电方式：电压交直流220V/110V、-48V、+24V、+12V可选

最大消耗功率：30W

c)          插卡式机架应用

尺寸：宽度19英寸，高度4.5U标准

机架插卡数目：21个

供电方式：电压交直流220V/110V、-48V、+24V、+12V可选

最大消耗功率：200W

④  工作环境(室外或室内均可)

工作温度:-40℃～+80℃

湿度：0～95%不结凝

防护等级：通用工业标准或特殊指定
