数字光端机及收发器 Product
产品型号: KMS-5P00 KMS-5P01 KMS-5P10 KMS-5P11 KMS-5P11E
●应用场合
|
传输波长
|
850nm ／1310nm／1550nm
|
|
传输距离
|
多模0-2km，单模：0-100km
|
|
发射光功率
|
-15～-10dBm /-10～-5dBm/-5～+3dBm (单模)；-19～-14dBm（多模）
|
|
光学允许最大链损
|
18～38dB
|
|
视频路数
|
32路
|
|
视频格式
|
PAL/NTSC/SECAM自动兼容
|
|
输入/输出阻抗
|
75欧姆、非平衡
|
|
输入/输出电压
|
1Vp-p，最大1.5V
|
|
视频带宽
|
10MHz
|
|
视频采样
|
20MHz高速采样
|
|
微分增益
|
DG <1%( 典型值)
|
|
微分相位
|
DP <0.7°( 典型值)
|
|
视频信噪比
|
S/N ≥ 65dB （加权）
|
|
数据路数
|
1~8路
|
|
接口信号
|
RS-232/422/485/开关信号（可选）
|
|
码速率
|
0～2Mbps
|
|
误码率
|
≤ 10-12
|
|
音频路数
|
1~8路
|
|
输入/输出电压
|
0.5VP-P－4VP-P
|
|
音频带宽
|
10Hz～20kHz
|
|
总谐波失真
|
<0.1%
|
|
音频信噪比 (加权)
|
S/N≥80db
|
|
音编频码
|
24Bit
|
|
光学
|
FC/ST/SC（可选）
|
|
视频
|
BNC
|
|
数据
|
DB9/DB25/工业压接端子
|
|
音频
|
压接端子/RCA
|
|
以太网
|
RJ45
|
|
开关量
|
工业连接端子/RJ45
|
|
交流供电电压
|
220VAC±30% 50HZ
|
|
直流
|
5-12VDC±20%
|
|
功耗
|
≤ 3W
|
|
工作温度
|
-40 ℃～+75 ℃
|
|
贮存温度
|
-40 ℃～+85 ℃
|
|
相对湿度
|
≤95% (无冷凝结)
|
|
发射机
|
196mm×155mm×30mm
|
|
接收机
|
196mm×155mm×30mm
|
|

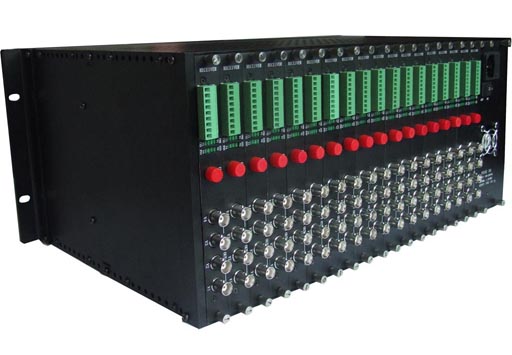

接收机架
|
480mm×290mm×200mm
|
|
接收机架说明
|
19英寸4.5U, 高密度，最大具备21业务槽位，可选配双电源，电源内置
如果需要网管，只有20个可用业务槽位。
|
典型应用图
